شیر صافی چدنی یا صافی خط لوله چدنی یکی از قطعات کلیدی در سیستمهای لولهکشی صنعتی و تأسیسات است که وظیفه اصلی آن جلوگیری از ورود ذرات معلق و ناخالصیها به داخل تجهیزات حساس مانند پمپ، شیرآلات و مبدلهای حرارتی میباشد. این شیر با استفاده از توری فلزی یا استیل در داخل بدنه خود، ذرات جامد را فیلتر کرده و مانع آسیب به اجزای سیستم میشود.
| تصویر | نام | برندها | سایز | قیمت | خرید |
|---|---|---|---|---|---|

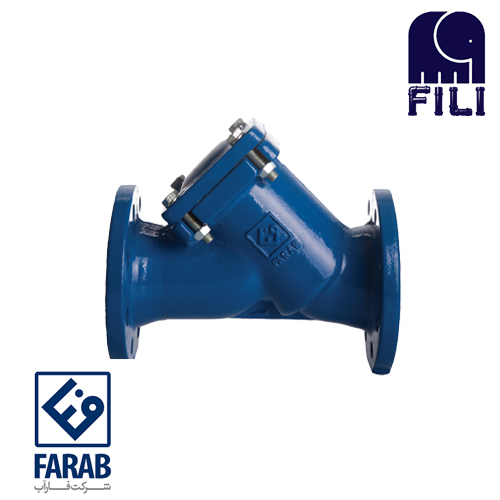

 | شیر صافی PN16 سایز 2 فاراب | فاراب | 2 | 320.000 تومان | |
 | شیر صافی PN16 سایز 2.5 فاراب | فاراب | 2.5 | 410.000 تومان | |
 | شیر صافی PN16 سایز 3 فاراب | فاراب | 3 | 500.000 تومان | |
 | شیر صافی PN16 سایز 4 فاراب | فاراب | 4 | 670.000 تومان | |
 | شیر صافی PN16 سایز 5 فاراب | فاراب | 5 | 960.000 تومان | |
 | شیر صافی PN16 سایز 6 فاراب | فاراب | 6 | 1.300.000 تومان | |
 | شیر صافی PN16 سایز 8 فاراب | فاراب | 8 | 2.063.000 تومان | |
 | شیر صافی PN16 سایز 10 فاراب | فاراب | 10 | 3.297.000 تومان | |
 | شیر صافی PN16 سایز 12 فاراب | فاراب | 12 | 4.993.000 تومان | |
 | شیر صافی PN16 سایز 14 فاراب | فاراب | 14 | 8.040.000 تومان |
جنس بدنه این شیر از چدن خاکستری یا چدن داکتیل ساخته میشود که مقاومت مکانیکی بالایی دارد و برای کار در دما و فشار متوسط تا بالا مناسب است. استفاده از شیر صافی در خطوط آب، بخار، هوا، گاز و حتی روغن باعث افزایش طول عمر تجهیزات و کاهش هزینههای تعمیرات میگردد.
اگر به دنبال محصولی با دوام، قیمت مناسب و عملکرد مطمئن هستید، شیر صافی چدنی انتخابی هوشمندانه است. برای مشاوره تخصصی و خرید شیرآلات چدنی و موتورخانه، میتوانید با شماره 09121011063 تماس بگیرید تا کارشناسان فیلی پایپ شما را راهنمایی کنند.
شیر صافی چدنی یک نوع فیلتر مکانیکی است که در مسیر لولهکشی نصب شده و با استفاده از یک توری یا شبکه فلزی، ذرات جامد، زنگزدگی، شن، ماسه و سایر ناخالصیها را از سیال عبوری جدا میکند. جنس بدنه این نوع صافیها از چدن ساخته میشود که به دلیل خواص مکانیکی عالی، مقاومت بالا در برابر خوردگی و طول عمر طولانی، بسیار محبوب است.
ساختار شیر صافی معمولاً شامل بدنه چدنی، درپوش برای دسترسی به فیلتر داخلی، و یک توری فلزی از جنس استیل ضد زنگ یا برنج میباشد. توری داخل صافی قابل تعویض و قابل شستشو است، که این ویژگی باعث کاهش هزینههای نگهداری و افزایش بهرهوری سیستم میشود.
کاربرد این صافیها محدود به آب نیست و میتوان آنها را برای بخار، روغن و حتی گاز نیز استفاده کرد، به شرطی که جنس توری و اتصالات متناسب با نوع سیال انتخاب شود.
وقتی قرار است شیر صافی چدنی در مسیر خط لوله نصب شود، استاندارد ساخت فقط یک برچسب روی کاتالوگ نیست؛ معیار اصلی برای اطمینان از ابعاد دقیق، کیفیت متریال، و سازگاری با فلنجها و فشار کاری است. در بازار ایران، رایجترین مرجعها معمولاً DIN و ISO هستند و خیلی از تولیدکنندگان، مشخصات را بر پایه یکی از این دو (یا معادلهای آنها) ارائه میکنند.
در استانداردهای DIN، تمرکز زیادی روی ابعاد فلنج، کلاس فشار، فاصله پیچها و قطر سوراخها وجود دارد. برای مثال، اگر شیر صافی شما فلنجدار باشد، تطابق با الگوی سوراخکاری و قطر فلنج اهمیت بالایی دارد تا موقع نصب، با فلنج خط لوله «بیدردسر» جفت شود. از طرف دیگر، استانداردهای ISO بیشتر در سطح بینالمللی به هماهنگی ابعادی، تستها، و الزامات کیفی کمک میکنند و باعث میشوند قطعه از نظر عملکرد، قابل مقایسه با محصولات برندهای خارجی باشد.
👈در فیلی پایپ توصیه میشود هنگام خرید، فقط به نام DIN یا ISO بسنده نکنید و این چند مورد را در مشخصات فنی بررسی کنید:
اگر استانداردها شفاف اعلام شوند، انتخاب سایز و کلاس فشار دقیقتر میشود و ریسک نشتی، ناسازگاری با فلنج، یا افت فشار غیرعادی پایین میآید.
استفاده از شیر صافی چدنی در صنایع مختلف بهدلیل مزایای متعدد آن روزبهروز بیشتر میشود. از مهمترین ویژگیهای این مدل میتوان به موارد زیر اشاره کرد:
شیر صافی چدنی از چند بخش اصلی تشکیل شده است:
در بیشتر مدلها، طراحی صافی به صورت Y شکل یا Basket Type است. مدل Y برای خطوط افقی و عمودی قابل استفاده است و در سیستمهای فشار بالا بهکار میرود، در حالی که مدل سبدی (Basket) معمولاً در خطوط با دبی بالا مورد استفاده قرار میگیرد.
سایز در شیر صافی چدنی فقط یعنی قطر ورودی و خروجی؛ اما در عمل روی افت فشار، سرعت سیال، ظرفیت فیلتراسیون و حتی هزینه نگهداری اثر میگذارد. معمولاً سایزبندی از ۱/۲ اینچ تا ۱۲ اینچ در بازار دیده میشود و انتخاب درست، باید بر اساس قطر لوله، دبی جریان و نوع سیال انجام شود، نه صرفاً «همان سایز لوله».
برای سایزهای کوچکتر مثل ۱/۲، ۳/۴ و ۱ اینچ، کاربردها بیشتر خانگی، موتورخانههای کوچک، خطوط آب شهری فرعی و سیستمهای تاسیساتی سبک است. در این ابعاد، صافی معمولاً برای گرفتن براده، شنریزه و ذرات ناشی از لولهکشی تازه نصبشده به کار میرود. در سایزهای متوسط مثل ۲، ۳ و ۴ اینچ، استفاده در موتورخانهها، پمپخانهها، سیستمهای آبرسانی و چیلرها رایج است و انتخاب مش (Mesh) یا سوراخ توری، نقش جدیتری در افت فشار و میزان گرفتگی دارد. در سایزهای بزرگتر تا ۱۲ اینچ، موضوع اصلی علاوه بر فیلتراسیون، کاهش توقف خط و امکان سرویس سریع است؛ چون تمیزکاری توری در خطوط بزرگ، اگر طراحی مناسب نباشد، زمانبر میشود.
کاربردی برای خرید از فیلی پایپ: هنگام مشاهده سایز، به این موارد هم توجه کنید:
اگر سایز درست انتخاب شود، شیر صافی چدنی به جای اینکه گلوگاه خط باشد، تبدیل میشود به محافظ تجهیزات مثل پمپ، کنترل ولو و کنتور.
شیر صافی چدنی یکی از قطعات حیاتی در صنایع مختلف است. این قطعه معمولاً در بخش ورودی پمپها، دیگهای بخار، خطوط انتقال آب و سیستمهای گرمایشی نصب میشود. برخی کاربردهای اصلی آن عبارتاند از:
نصب شیر صافی چدنی نهتنها باعث افزایش ایمنی سیستم میشود بلکه مانع از افت راندمان پمپ و افزایش استهلاک میگردد.
همچنین در خطوط انتقال بخار، روغن و مواد شیمیایی، استفاده از شیر صافی ضروری است تا کارایی و طول عمر تجهیزات حفظ شود. بهطور خاص، در پروژههایی که از لوله مانیسمان رده 40 استفاده میشود.
یکی از مهمترین سوالها در خرید شیر صافی چدنی این است که «چه فشاری را تحمل میکند؟» پاسخ، به کلاس فشار نامی، جنس بدنه، نوع اتصال و حتی دمای سیال بستگی دارد. بسیاری از صافیهای چدنی در بازار با کلاسهای فشار متداول مثل PN10 و PN16 عرضه میشوند. به زبان ساده، PN نشان میدهد قطعه در شرایط استاندارد (بهخصوص دماهای معمول) برای چه فشار اسمی طراحی شده است.
اما در عمل، دو نکته باعث اشتباه در انتخاب میشود. اول اینکه فشار در خط لوله همیشه ثابت نیست؛ ضربه قوچ، روشن/خاموش شدن پمپ یا بسته شدن ناگهانی شیرها میتواند فشار لحظهای را بالا ببرد. دوم اینکه با افزایش دما، توان تحمل فشار بعضی متریالها کاهش پیدا میکند. بنابراین اگر خط شما شرایط ناپایدار دارد یا نزدیک تجهیزات ضربهزن است، بهتر است با حاشیه اطمینان انتخاب کنید.
عامل دیگر، نوع چدن است. اگر بدنه از چدن داکتیل (نشکن) باشد، معمولاً رفتار مکانیکی بهتری نسبت به چدن خاکستری دارد و برای سیستمهای حساستر گزینه مطمئنتری محسوب میشود. همچنین کیفیت ریختهگری، ضخامت بدنه و پوشش داخلی/خارجی (مثلاً اپوکسی) روی دوام در فشار کاری و خوردگی اثر میگذارد.
برای خرید مطمئن از فیلی پایپ این موارد را در دیتاشیت چک کنید:
فشار کاری قابل تحمل، یک عدد تک نیست؛ ترکیبی است از کلاس فشار، دما و کیفیت ساخت. اگر این سه را همزمان ببینید، انتخاب دقیقتر میشود و ریسک شکست بدنه یا نشتی پایین میآید.
هنگام خرید شیر صافی چدنی، باید به چند نکته مهم توجه کرد تا محصول انتخابی بیشترین کارایی را داشته باشد. اولین نکته، بررسی فشار و دمای کاری سیستم است، زیرا شیر صافی باید متناسب با شرایط فنی پروژه انتخاب شود. جنس توری داخلی، نوع اتصال (فلنجی یا دندهای) و اندازه ورودی و خروجی نیز از عوامل تعیینکننده در انتخاب هستند.
فروشگاه فیلی پایپ با ارائه انواع شیر صافی چدنی از برندهای معتبر داخلی و خارجی، این اطمینان را به مشتریان میدهد که محصول خریداریشده دارای کیفیت و دوام بالا باشد. همچنین با مشاوره تخصصی، بهترین گزینه متناسب با نیاز شما معرفی خواهد شد.
یکی دیگر از فاکتورهای مهم در خرید، دسترسی آسان به قطعات یدکی و خدمات پس از فروش است. در فیلی پایپ، علاوه بر فروش محصول، امکان تأمین قطعات و تعمیرات نیز فراهم شده است.
برای مشاوره و ثبت سفارش، کافی است با شماره 09121011063 تماس بگیرید تا کارشناسان ما شما را در انتخاب بهترین شیر صافی چدنی همراهی کنند.
انتخاب برند در شیر صافی چدنی یعنی خرید قطعهای که هم درست آببندی شود، هم توری و درپوشش بعد از چند سرویس خراب نشود، و هم در فشار و دمای کاری پروژه رفتار قابل پیشبینی داشته باشد. در بازار ایران، برندهای مختلف داخلی وجود دارند که در پروژههای ساختمانی، موتورخانه و آبرسانی استفاده میشوند. مزیت برندهای ایرانی معمولاً دسترسی بهتر، خدمات پس از فروش و تهیه راحتتر قطعات مصرفی (مثل واشر یا توری جایگزین) است. با این حال، باید توجه کرد همه تولیدات داخلی کیفیت یکسان ندارند و بهتر است به جای صرفاً «اسم»، سراغ محصولی بروید که استاندارد، کلاس فشار و جنس بدنه را دقیق اعلام کرده باشد.
در برندهای خارجی هم معمولاً محصولات اروپایی و ترکیهای در پروژههای صنعتی و شهری بیشتر دیده میشوند. نقطه قوت این برندها اغلب ثبات کیفیت و پوششدهی بهتر در برابر خوردگی است، البته قیمت بالاتر و گاهی محدودیت تامین هم مطرح میشود. نکته مهم این است که در بازار، احتمال وجود کالاهای مشابه یا غیر اصل هم هست؛ پس خرید از تامینکننده معتبر اهمیت پیدا میکند.
برای اینکه انتخاب برند شما در فیلی پایپ دقیقتر شود، این معیارها را ملاک قرار دهید:
اگر این فاکتورها تایید شود، برند—چه ایرانی چه خارجی—برای شما تبدیل میشود به یک انتخاب مطمئن و اقتصادی. در نهایت، «برند معتبر» یعنی محصولی که در نصب اول دردسر نسازد و در سرویسهای بعدی هم همراه شما باشد، نه قطعهای که بعد از چند ماه به هزینه اضافی تبدیل شود.
شیرهای صافی چدنی در چند مدل مختلف تولید میشوند که هریک برای شرایط خاصی مناسباند. رایجترین مدلها عبارتاند از:
انتخاب مدل مناسب بستگی به نوع سیال، فشار کاری و شرایط محیطی دارد.
قیمت شیر صافی چدنی به عواملی مانند قطر نامی (DN)، نوع اتصال (فلنجی یا دندهای)، جنس فیلتر داخلی، و برند سازنده بستگی دارد. معمولاً برندهای ایرانی، چینی و اروپایی در بازار موجود هستند. برای سیستمهای صنعتی بزرگ، استفاده از محصولات برندهای معتبر با توری ضدزنگ توصیه میشود.
فروشگاههایی نظیر فیلی پایپ انواع شیر صافی چدنی را در سایزهای متفاوت (از DN25 تا DN300) عرضه میکنند و قیمتها را بر اساس وزن، فشار کاری و مدل گالوانیزه یا ساده مشخص مینمایند.
لیست قیمت شیر صافی چدنی معمولاً بر اساس سایز (اینچ یا میلیمتر)، فشار کاری (PN)، نوع اتصال و برند سازنده تنظیم میشود. به دلیل نوسانات بازار، قیمتها ممکن است تغییر کنند، به همین دلیل توصیه میشود پیش از خرید، لیست بهروز را از فروشگاه دریافت کنید.
در فیلی پایپ، لیست قیمت شامل اطلاعات کامل محصول، مشخصات فنی، برند، گارانتی و خدمات پس از فروش است. این شفافیت در ارائه اطلاعات کمک میکند تا مشتری با آگاهی کامل خرید خود را انجام دهد.برای دریافت لیست قیمت بهروز و انتخاب مناسبترین گزینه، میتوانید با کارشناسان ما در تماس باشید. شماره تماس مستقیم: 09121011063.
در بازار تاسیسات، اصطلاح «شیر صافی چدنی سبک و سنگین» زیاد شنیده میشود؛ اما این دو فقط درباره وزن نیستند. معمولاً صافی سنگین یعنی بدنه ضخیمتر، ریختهگری پرحجمتر و در بسیاری موارد مقاومت بالاتر در برابر فشار، ضربه و تنشهای نصب. صافی سبک هم برای پروژههایی استفاده میشود که فشار کاری پایینتر است، شبکه ضربه و نوسان شدید ندارد، و محدودیت بودجه یا وزن مطرح است.
صافی سنگین در موتورخانهها، پمپخانهها، خطوط مکش پمپ (Suction Line) و جاهایی که احتمال ورود ذرات و ضربه قوچ وجود دارد، انتخاب رایجتری است. بدنه قویتر کمک میکند درپوش در سرویسهای مکرر و باز و بسته شدن، آسیب نبیند و رزوهها یا محل آببندی زود خراب نشود. از طرف دیگر، صافی سبک ممکن است در پروژههای آبرسانی سبک، خطوط فرعی یا سیستمهایی با فشار پایین عملکرد قابل قبولی داشته باشد، به شرط اینکه از برند قابل اعتماد تهیه شود و نصب درست انجام شود.
چطور سبک یا سنگین بودن را تشخیص بدهیم؟ بهترین معیار، نگاه کردن به کلاس فشار (PN)، جنس بدنه (داکتیل یا خاکستری)، ضخامت واقعی بدنه و استاندارد تولید است؛ نه اینکه فقط فروشنده بگوید «این سنگینه». حتی گاهی دو محصول با ظاهر مشابه، اختلاف جدی در کیفیت ریختهگری، پوشش اپوکسی و توری صافی دارند.
پیشنهاد کاربردی برای خرید از فیلی پایپ:
با این نگاه، «سبک یا سنگین» تبدیل میشود به انتخاب فنی، نه تصمیم احساسی.
برای حفظ کارایی و افزایش عمر مفید شیر، باید در فواصل منظم توری داخلی صافی تمیز یا تعویض شود. در صورت انسداد توری، افت فشار در خط افزایش مییابد و ممکن است جریان سیال بهدرستی انجام نشود.
مراحل نگهداری معمولاً شامل:
این فرایند ساده باعث میشود عملکرد کلی سیستم ثابت و بهینه باقی بماند.
جمع بندی
شیر صافی چدنی یکی از اجزای حیاتی سیستمهای لولهکشی صنعتی است که نقش مهمی در حفاظت از تجهیزات پاییندست ایفا میکند. جنس مقاوم چدنی، طراحی مناسب و فیلتر قابل تمیزکردن، این محصول را به انتخابی ایدهآل برای پروژههای صنعتی، تاسیسات ساختمانی و خطوط بخار تبدیل کرده است.
در صورتیکه به دنبال خرید شیر صافی چدنی با کیفیت بالا، قیمت رقابتی و مشاوره تخصصی هستید، میتوانید به وبسایت فیلی پایپ (filipipe.com) مراجعه کنید یا با کارشناسان فروش تماس بگیرید.
انتخاب درست این شیر، تضمینکننده عملکرد مطمئن و طول عمر بیشتر تجهیزات شما خواهد بود.
